Prépolymère de polyuréthane coulé à base de polyester T80

HJ-3875

HJ-3880

HJ-3885

HJ-3890

NCO pourcentage Contenu

2.6±0.2

3.0±0.2

3.5±0.2

4.3±0.2

Densité25 degree /(g/cm³)

1.23

1.23

1.23

1.23

Viscosité80 degree /mpa·s

1800-2200

1700-2100

1500-1800

1200-1600

Apparition à 25diplôme

Solide blanc

Température de mélangediplôme

Prépolymère/Moca

85 degrés/115 degrés

85 degrés/115 degrés

85 degrés/115 degrés

80 degrés/115 degrés

Temps de gélification/minute

8-10

4-7

4-7

2-4

Temps de vulcanisation (h)

25-16

25-16

25-16

25-16

Propriétés physiques

Dureté (Shore A)

75±2

80±2

85±2

90±2

Résistance à la traction (Mpa)

30-37

38-45

42-48

45-50

100 % Module (Mpa)

9-10

9-10

10-11

10-12

300 pour cent Module (Mpa)

14-15

14-15

15-17

17-20

Allongement à la rupture (pourcentage)

650-720

630-700

610-680

600-660

Résistance à la déchirure (KN/m)

60-70

75-82

82-95

100-115

Pourcentage de déformation permanente de compression

6-8

8-10

6-10

8-10

Perte d'abrasion DIN（mm³）

Inférieur ou égal à 55

Inférieur ou égal à 50

Inférieur ou égal à 48

Inférieur ou égal à 45

Pourcentage de résilience /25diplôme

24-26

23-25

20-23

18-22

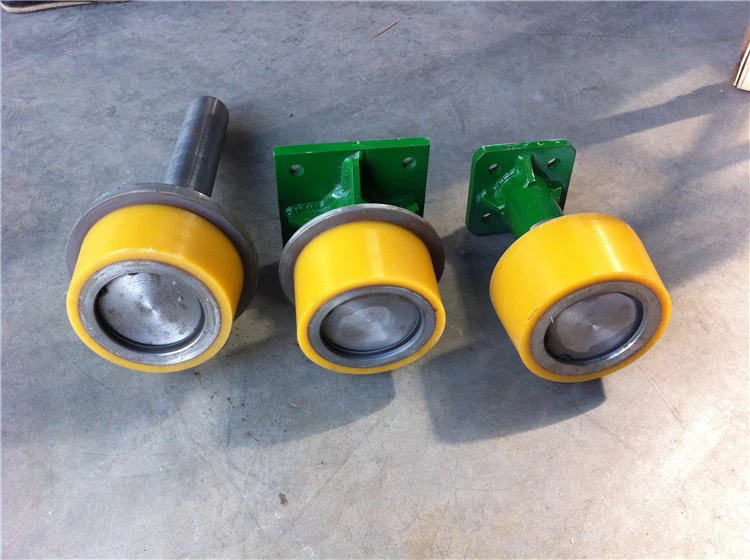

Application du produit : tige et barre, feuille et plaque, roulette, rouleau de traînée, tamis de classification, accouplement, nettoyeur de tuyau d'huile-, bague d'étanchéité, cyclone, grattoir et autres produits.

Détails de l'opération :

Après dégazage sous vide à 80-85 degrés, le prépolymère est mélangé avec du MOCA fondu pour la coulée et la vulcanisation. Il convient aux opérations manuelles et mécaniques.

Espace de rangement:

A conserver dans un endroit frais et sec et à consommer dès que possible après ouverture ; S'il ne peut pas être utilisé en une seule fois, il doit être scellé avec de l'azote ; La deuxième ouverture doit être utilisée pour le démoussage et la période de stockage d'origine est de six mois.

emballage:

tambour de 20kg ou 200kgiron

HJ-3832

HJ-3842

HJ-3893

HJ-3895

NCO pourcentage Contenu

3.2±0.2

4.2±0.2

4.7±0.2

5.0±0.2

Densité25 degree /(g/cm³)

1.23

1.23

1.23

1.23

Viscosité80 degree /mpa·s

1600-1800

1500-1700

1000-1200

900-1100

Apparition à 25diplôme

Solide blanc

Température de mélangediplôme

Prépolymère/Moca

85 degrés/115 degrés

80 degrés/115 degrés

80 degrés/115 degrés

75 degrés/115 degrés

Temps de gélification/minute

4-6

3-5

2-3

2-3

Temps de vulcanisation (h)

25-16

25-16

25-16

25-16

Propriétés physiques

Dureté (Shore A)

82±2

90±2

93±2

95±2

Résistance à la traction (Mpa)

38-43

40-45

45-49

45-50

100 % Module (Mpa)

10-11

10-12

8-10

8-10

300 pour cent Module (Mpa)

14-15

15-16

16-18

16-18

Allongement à la rupture (pourcentage)

650-750

580-700

570-680

550-680

Résistance à la déchirure (KN/m)

80-90

85-95

110-130

115-135

Pourcentage de déformation permanente de compression

4-6

4-6

2-4

2-4

Perte d'abrasion DIN（mm³）

Inférieur ou égal à 55

Inférieur ou égal à 50

Inférieur ou égal à 45

Inférieur ou égal à 45

Pourcentage de résilience /25diplôme

22-25

20-23

18-22

16-18

Champ d'application du produit : tige et barre, feuille et plaque, roulette, rouleau de traînée, tamis de classification, accouplement, nettoyeur de tuyaux d'huile, bague d'étanchéité, cyclone, grattoir et autres produits.

Détails de l'opération :

Après dégazage sous vide à 80-85 degrés, le prépolymère est mélangé avec du MOCA fondu pour la coulée et la vulcanisation. Il convient aux opérations manuelles et mécaniques.

Espace de rangement:

A conserver dans un endroit frais et sec et à consommer dès que possible après ouverture ; S'il ne peut pas être utilisé en une seule fois, il doit être scellé avec de l'azote ; La deuxième ouverture doit être utilisée pour le démoussage et la période de stockage d'origine est de six mois.

emballage:

tambour de 20kg ou 200kgiron
